1.  项目配景

案例数据出自于中国冶金地质总局第一地质勘查院徐剑波工程师领导团队完成的三维激电科研项目，项目目的在于验证三维激电的优势及实际应用效果剖析
。

2.  事情配景

工区位于内蒙一银矿矿区，该矿床为大型中—低温热液脉状矿床,受NW向断裂结构带控制
。

事情使用的设备为Horn3D全功效激电仪，无人值守收罗，将接收机布设完成后，数据连续收罗，只需改变发射电极的位置即可
。

这种施工方法大大提高了数据收罗效率，节约了人力本钱，本次事情仅用12天5人就完成了10条测线180个接收点390个发射点，共计70200个数据点
。

上图右为工区测线安排及发射位置示意图，布设了5条南北向测线由西向东依次为NS1、NS2、NS3、NS4、NS5，5条工具向测线有南向北依次为EW1、EW2、EW3、EW4、EW5
。

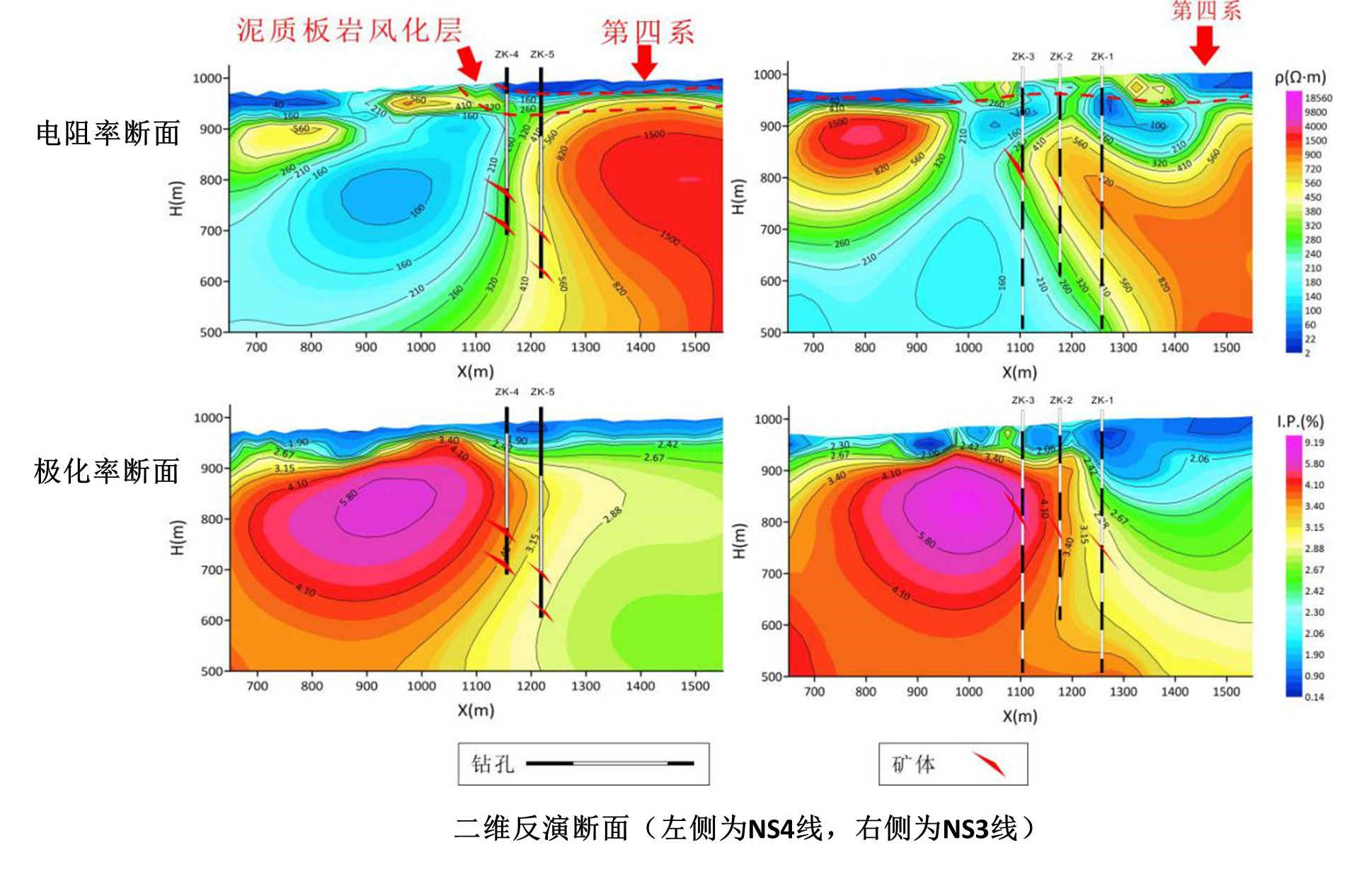

3.二维反演结果

结合已知地质和钻孔编录资料，见矿钻孔位置处于低阻高极化异常的边沿位置，因此钻孔见矿效果并欠好
。可是钻孔的南部保存面积较大的高极化异常，通过三维反演的要领可进一步刻画该异常靶区的规模
。

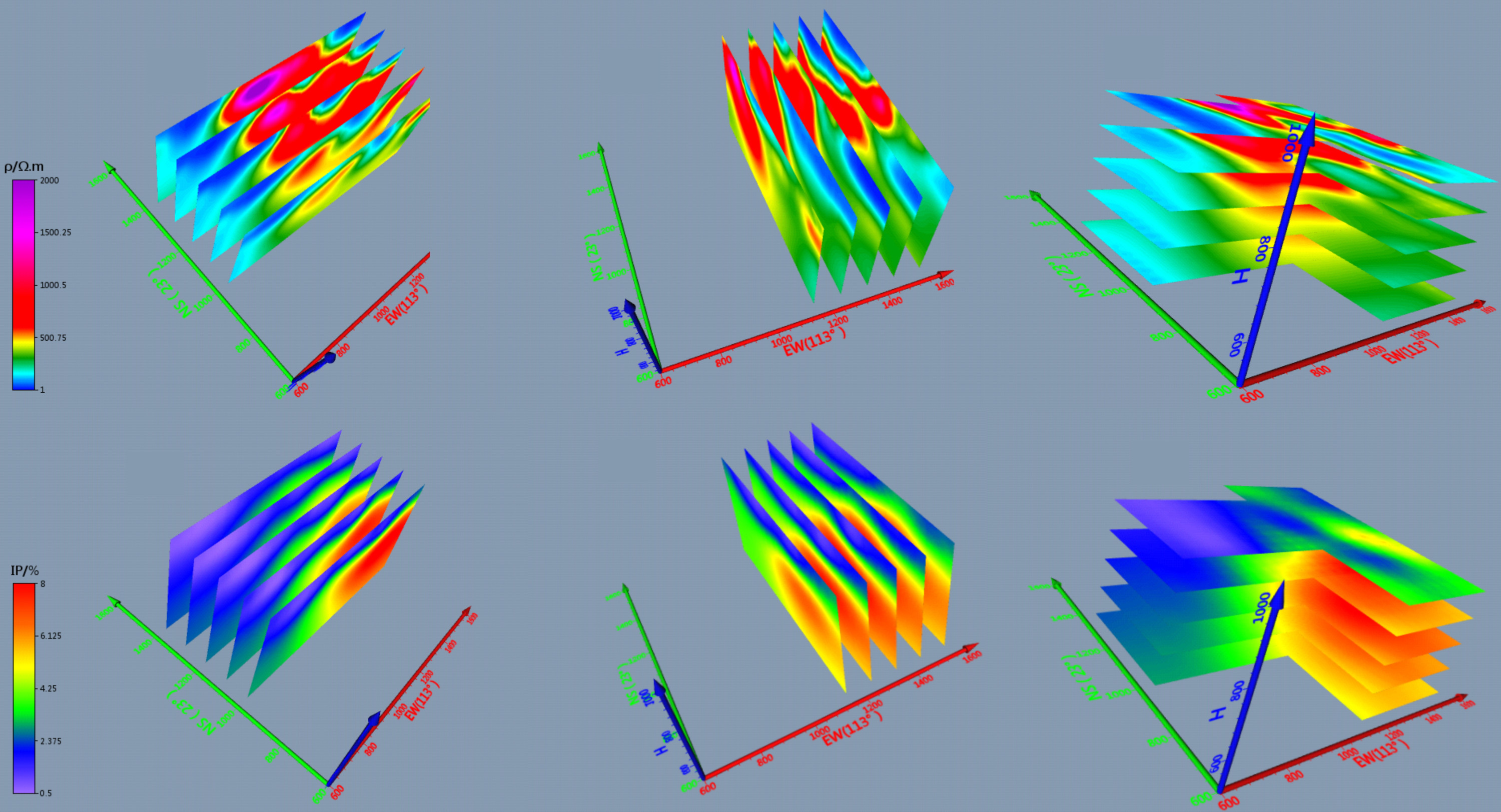

4.三维反演结果

数据三维反演的结果展示如下：

由极化率切片图和值为4的高极化等值面漫衍图可以看出，高极化的区域主要位于工区的东南部
。

结合电阻率切片图，工区东南部为中低阻区域，因此该区域为典范异常靶区，可进一步开展其他事情进行验证是否有矿脉的保存
。

5.项目总结：

通过此次实际应用比照，三维激电相比于二维激电，越发立体、准确地反应地下电阻率、极化率结构
。在激电扫面和二维测深圈定的异常区开展三维激电，可进一步明确靶区规模，为后期的钻探事情提供更全面的依据
。

通过实践也验证了全功效激电仪，轻便、无人值守收罗、连续时间序列收罗等特点，关于施工效率的提升有很大的资助，进一步的节约人力实时间本钱
。
